[1] Скачал вашу программу по форматам, загрузил приложение: c:\NestCAD\format.arx, дал команда: FORMAT, получил FORMAT.LSP v.1.00 Copyright,1993-98 Нестеров А.Г. Для AutoCAD r.14 E-Mail: nest@mail.ru Че делать далее - не знаюю. Извините, может быть, за глупый вопрос.

К сожалению, эта версия программы уже устарела (все версии этой программы имеют ограничения по времени использования). Зачем это сделано? Да чтоб не забывали про мой сайт и пользовались последними, а значит и самыми совершенными на данный момент программами. Скачай новую версию программы и пользуйтесь.

[2] Скажите пожал-та: что-то я никак не пойму как работает format? Прочел файл, но что-то непонятно. Что в какой последовательности?

1. Создайте директорий C:\NestCAD и скопируйте туда все файлы из дистрибутива.

2. Запустить программу ACAD.

3. Для ACAD R14 загрузить приложение Format.arx, а для AutoCAD 2000 загрузить приложение Format.vlx

4. Ввести команду: FORMAT. Откроется окно программы.

5. Введите необходимую Вам информацию в соответствующие графы. В графах "Тип чертежа", "Масштаб" и "Обработка остальное" предусмотрен выбор значения из предлагаемых вариантов.

Следует обратить Ваше внимание на возможность заполнять одну, две или три графы "Материал". Попробуйте - результат будет различный.

Технические требования можно:

- просмотреть (если уже существует файл с наименованием совпадающим с наименованием текущего файла чертежа и имеющий расширение ".TT");

- выбрать любой другой файл с расширением ".TT";

- создать новый набор технических требований из предлагаемых пунктов (будет создан файла с наименованием чертежа и имеющий расширение ".TT");

- редактировать открытый, выбранный или созданный файл технических требований.

6. Нажмите кнопку "OK" и смотрите на результат работы программы

Подробне прочитать о программе можно посмотрев файл справки

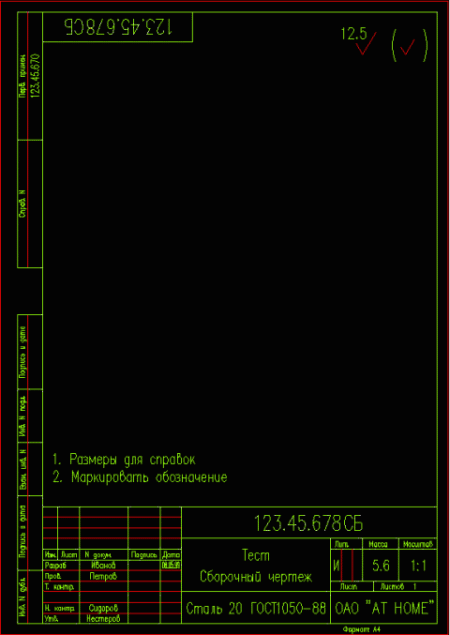

[3] Скажите пожал-та: непонятно, почему (когда я ставлю, что у меня формат А4), у меня граница становиться большая и рамка соответственно. И немного непонятно, что такое (напротив выбора формата) *3,*4,.....?

Коротко поясню принцип определения формата программой:
1. Определяются размеры существующего чертежа
2. Выбирается размер форматки в который может быть вписан чертеж
3. Если пользователь пренебрегает рекомендациями программы - программа повторяет свои рекомендации
Очевидно, имеет место случай, когда Вы хотите применить формат меньше рекомендуемого.
Программа позволяет выбрать размер форматки больше рекомендуемого.
Дополнительная возможность выбрать *2, *3, *4 ... позволяет задавать кратные размеры форматки: A4*3, A2*5 и т.д.

[4] Спасибо за программу (MW v.4a for Win), но у меня возникли проблемы с изометрией и с узловыми точками, посылаю файл. Эта плоскостная картинка получается при DRAWING OUT из Autodesk Mechanical Desktop. Возможно ли решить эти проблемы? Честно признаться, я намеревался использовать вашу программу для экспорта чертежей в Wordовские документы, так как при написании различных инструкций я использую и картинки, при трансляции их как wmf (Windows metafile) приходиться уже в Wordе устанавливать для каждого примитива толщину линий. При распечатке из Wordа толщину линий для картинок не установить :).

Замеченные мною с первого взгляда не утолщение некоторых дуг - это следствие отсутствия в программе преобразования эллипса в полилинию. Не было необходимости.
На данный момент я этой программой не пользуюсь, так как можно на принтер выводить линии разной толщины в зависимости от цвета на чертеже.

[5] Попробовал вашу программу FORMAT. Понравилась! Но имеются некоторые вопросы.

1. Несоответсвие цветов линий принятым мною. Я ставлю тип линии и цвет Bylayer. И для основной линии использую белый цвет, но никаких стандартов здесь нет, даже в пределах одного бюро. Желателен какой-нибудь файл исходных установок.

Будем работать и когда-нибудь будет полная настройка параметров.

2. Масштаб. Представьте , что деталь выполнена 1:1 c железом. А форматка, тексты, размеры увеличены в масштабе. При печати чертеж масштабируется в обратную сторону. Таковая возможность у Вас не предусмотрена.

Не актуально. Рисуй как хочешь - масштабируй и используй программу Format.

3. Шрифт. Специальный шрифт разработанный Вами!!! Я пришел к выводу, что шрифт должен быть стандартным, ACAD'овским.

Проблема заключается в том что все шрифты разных пропорций - а у меня была какая-то проблема с вычислением требуемого места для надписи.

4. Запуск Чтобы запустить программу нужно загрузить ARX, а затем набрать FORMAT. Я полагаю что это неудобно. Желательно возможность запуска из меню. Еще лучше комбинированный вариант: и из командной строки и из меню. В качестве примера реализации подобной возможности предлагаю мою программу для простановки сечения www.chat.ru/~dik_user/str.zip

Ни кто не мешает добавить строчку в меню, но я пришел к выводу что меню лучше не трогать.

5. Цена. что собственно все это будет стоить? Имеется в виду зарегистрированная версия. Надобность в программе невелика (вставить форматку можно и блоком)

Под регистрацией пока понимается - занесение пользователя в некий список пользователей программы. И если есть желание можно получать новую версию программы по эл.почте.
А условия... Пока никаких... Ну что с Вас взять? В принципе хотелось бы прийти к распространению по принципу SHAREWARE. А пока пользуйтесь.

[6] Посмотрел программку (FORMAT)! Полезная вещь...
Но это чисто машиностроительное черчение, а я например архитектор, у нас несколько другой штамп. В масштабе почему то отсутствует возможность самому ввести число ( 1:100,1:200 и т.д.) В графе "ОРГАНИЗАЦИЯ" было бы неплохо предусмотреть возможность вставить логотип фирмы.

Если есть необходимость расширить диапазон выбора масштабов - расширим. А возможность вставить логотип фирмы существует с момента написания самой первой версии программы. Откройте файл C:\NestCad\on.dwg и вставьте требуемый логотип и название фирмы. А из файла C:\NestCad\format.dfr уберите надпись ОАО "AT HOME" (но не стирайте строку!). Редактируя данный файл можно изменить и некоторые другие надписи для заполнения граф по умолчанию.

В версии 2 и старше, установите пустое значение в графе "Организация" и внесите логотип Вашей фирмы в блок on.dwg.

[7] У меня проблема с распечаткой чертежей на принтере с форматом А4 постоянно печатает обрезки.(принтер НР4LJ). Залез в настройки там одни плоттеры. Подскажи есть ли драйвера специально для моего принтера, если нет возможно ли получить полноценный чертеж на формате А4.

О наличии драйверов для конкретно Вашего принтера мне судить тяжело. Но есть возможность установить Ваш принтер системным, а в AutoCAD поставить System Printer ADI.

Как мне известно, не существует принтера формата A4 с размером печати 210*297, так что напечатать на таком принтере лист A4 полностью невозможно. Лист формата A4 можно напечатать на принтере формата A3. Не могу утверждать точно, как обстоит дело сейчас, но раньше на принтере формата A3 нельзя было распечатать нормальный формат A3 даже развернув его на 90 градусов. В драйвере было заложено ограничение длины печати. Впрочем это ограничение можно обойти исправив несколько байт в теле драйвера. Об этом было напечатано в первом и последнем номере журнала Мир САПР много лет назад. Кому интересно рекомендую ознакомиться как это делать.

[8] Я начинающий пользователь Autocad и использую его время от времени для несложных работ связанных с печатными платами. Тем не менее, и здесь появились проблема - невозможно (не знаю?) изменить ширину уже введенной полилинии,а если нескольких? Может вы сможете мне помочь.

Попробуй воспользоваться моей программой MW.LSP Данная программа устанавливает задаваемую толщину для полилиний, отрезков, дуг и кругов находящихся на слое 2 или имеющие цвет 2 (жёлтый - нарисованные жёлтым линии визуально самые толстые). При этом отрезки, дуги и круги будут преобразованы в полилинии.

[9] Надеюсь вы найдете время для ответа на мои вопросы: 1-й и принципиальный - могу ли я, с небольшими навыками программирования и работы с ПК, помочь моей маме, которая чертит что-то по теплоснабжению и вентиляции (все вручную! а дома есть ПК, пентиум), если я совсем не знакома с теплосетями (я врач-кибернетик) и автокадом. 2-й - какую программу лучше купить (скачать)? Насколько я поняла, у них чертежи небольшого формата, состоящие из набора однотипных фрагментов. Я хотела бы сделать какую-нибудь основу (или как это называется?) и научить работать на ней маму. Что вы посоветуете?>

AutoCAD - это универсальная и очень мощная графическая система в комплекте с Mechanical Desktop выходящая на уровень систем среднего уровня. К сожалению, обширные возможности программы практически не используются большинством ее пользователей. Это сравнимо с использованием Word'97 человеком пересевшим за компьютер от печатающей машинки. Для создания 2D-чертежей существует облегченная версия AutoCAD LT (последняя версия AutoCAD LT98). Для начинающего пользователя целесообразно брать программу с русским интерфейсом (к сожалению не могу сказать есть ли русскоязычный AutoCAD LT98, но AutoCAD R14 существует). Научиться делать чертежи в AutoCAD может каждый, но хочу сразу сказать есть и другие программы для черчения и в том числе более приспособленные для освоения человеком не знакомым или мало знакомым с компьютером. Для практического черчения 2D-чертежей достаточно популярна программа КОМПАС-ГРАФИК компании "АСКОН". Программа имеет русский интерфейс и не имеет "лишних" возможностей.

[10] hi, i'm an ameteur vlisp programmer. please keep me posted on new ideas. thanks

Во народ даёт! Хорошие идеи денег стоят... Ну ладно: Смотрите, что другие пишут, думайте и пробуйте. Ну и как идея?

[11] Не подскажите, где найти софт для проектирования площадок для укладки кафеля или тротуарной плитки (произвольная форма площадки, расчёт расхода плиток и возможность работы с рисунком)?

К сожалению мне подобные программы неизвестны. Я бы решал подобную задачу просто обычными средствами AutoCAD

[12] Кстати, ты что-то говорил про "индексы" (насколько я понял, например CO2 - двойку вниз или вверх), так ttf под акадом (14) не поддерживают такие возможности.

Это с какой стороны посмотреть... Вроде действительно не поддерживает, но если очень захотеть, то можно. И не надо ухмыляться: "Мы любой символ в любом месте пририсуем!" Это не о том.

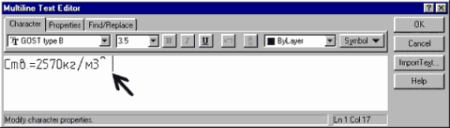

Посмотрите небольшой пример:

А вот так AutoCAD хранит это:

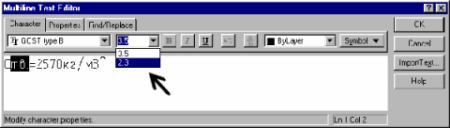

А вот так это можно сделать:

В результате получим:

Посмотрите дополнительный материал.

[13] Теперь Я вполне оценил прелесть твоей програмки Format и есть пара вопросов и замечаний:
1. Хотелось бы внести возможность заполнения графы материалы и названия предприятия многострочным текстом, т.к. очень часто требуется в материалах писать несколько ГОСТов, а название может быть очень большим и состоящим из нескольких слов.
2. Можно ли как-нить отключить написание даты в графе разработал, и путь к файлу чертежа?
3. Не сглючит ли твоя прога если изменить "штамп"(основную надпись) т.е. внисать например название предприятия сразу и сохранить?
4. Большое предложение: слышал о таком понятии как дополнительный "штамп" на котором ставят лист 2, 3, 4 и т.д.? Так вот можно зделать, что-бы прога спрашивала "вам какой "штамп"?" или типа того....

Отвечу на все эти вопросы по-порядку:
1. Программа Format и сейчас поддерживает возможность заполнения графы материалы многострочным текст.
Для этого нужно соответствующим образом заполнить графы материала в окне

Рассмотрим варианты заполнения граф:
а) Запись материала в одну строку: Заполнен только "Текст 1" -
"Текст 1" будет размещён в графе материала в одну строку
б) Запись материала в две строки: Заполнены "Текст 2" и "Текст 3" -
"Текст 2" будет в верхней строке, а "Текст 3" в нижней
в) Сложная запись материала в три строки: Заполнены "Текст 1", "Текст 2" и "Текст 3" -

С названием предприятия тоже всё очень просто. Очевидно, Вы не меняете место работы несколько раз в день :-) Тогда не заполняйте предназначенную для него строку его в файле format.dfr и внесите требующееся Вам название, логотип и т.д. в файл on.dwg.
2. Пока отключение написания даты в графе "Разработал" и пути к файлу чертежа невозможно. Вам придётся потом не нужное стереть.
3. При корректном изменении не зглючиться (см. рекомендации чуть выше)
4. Предложение принимается. В планах также научить программу расставлять зоны (Зоны уже расставляет программа Format v.2).
